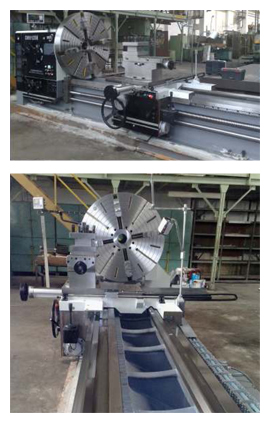

Popis konstrukce stroje


Hrotové soustruhy řady CW se vyznačují velmi dobrou kvalitou a spolehlivostí.

Lože stroje je jeden celistvý masivní litinový odlitek, který není dělen. Povrch vodících ploch je kalen a broušen, proti-plochy jsou ručně zaškrabány a obloženy plastickou hmotou Turcute-B.


To vše zaručuje dlouhou životnost i při náročném provozním zatížení. Ostatně, základní parametry stroje, zejména moment síly na vřetenu 10500 Nm s maximální řeznou silou 47 500 N, celková koncepce a mohutná konstrukce, tyto soustruhy předurčují pro výkonné obrábění.

Standardní výbava stroje je koncipována tak, aby pokryla co nejširší škálu opearací. Soustruh je tedy standardně vybaven s ručním upínáním obrobku, manuálně řízeným koníkem, pevnou a pohyblivou lunetou. v základní výbavě nechybí pochopitelně nezbytné redukce, hroty a sada nářadí.

Použítí stroje

Tento soustruh je konstruován pro použití při mechanickém obrábění vnitřních a vnějších povrchů rotačních obrobků, řezání všech druhů závitů (metrických, palcových, modul, Dp) z oceli, litiny neželezných kovů a plastů. Samozřejmě je možno obrábět kuželové plochy a vrtat otvory.

Materiály jako ocel, litina a neželezné kovy mohou být obráběny na tomto soustruhu. Přesnost obráběného kusu může dosahovat nad hodnoty stupně IT7. Drsnost obráběného povrchu se může pohybovat nad 1,6 Ra
