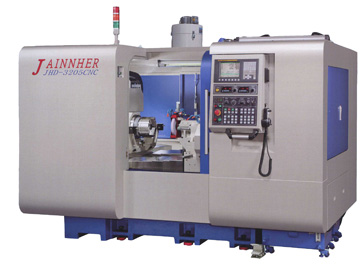

Dvou-vřetenová CNC bruska - pro vnitřní a vnější broušení

Výrobcem těchto brusek je společnost JAINNHER MACHINE CO., LTD, které se specializuje na výrobu hrotových, bezhrotových brusek a brusek pro vnitřní broušení. Úzká specializace a hlavně sázka na kvalitu a přesnost se firmě JAINNHR, i přes vyšší ceny oproti konkurenci, vyplácí. Ročně tato taiwanská firma vyrobí stovky kusů, které jsou ze 70% vyráběny hlavně pro export. Jde o moderní brusky, které se vyznačují dlouhodobou spolehlivostí a pracovní přesností. Na první pohled zaujmou povedeným dílenským zpracováním.

Uvedená dvouvřetenová bruska je dostupná pouze CNC provedení. Vysoká přesnost stroje je dána precizní montáží, při které je dosahováno téměř nulových tolerancí.

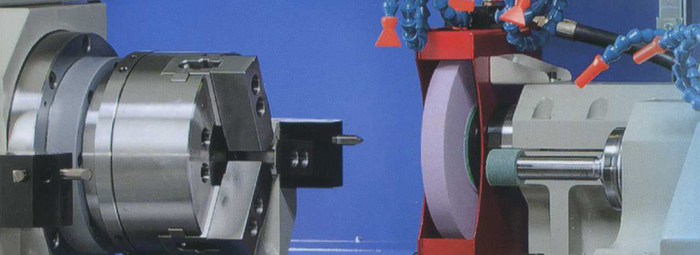

Standardně je pohyb rozložen do 3 os X,Y, a Z, které řídí pracovní hlavu se sklíčidlem, hlavu pro vnitřní broušení a hlavu pro vnější broušení. Všechny osy jsou poháněny servomotory Fanuc. Lze souběžně kontrolovat 2 osy (XY - XZ) . Pro složitější broušení a pro dosažení maximální přesnosti lze plynule řídit 3,4 nebo 5 os

Tato bruska od firmy Jainnher je vhodná pro přesné souběžné broušení vnitřních a vnějších válcových nebo kuželových obrobků.

Technické parametry:

Typ	JHD-3205IO
Rozsah vnitřní broušení	O6 - O200 x 150 mm
Max průměr vnějšího broušení	O320 mm
Max. délka vnějšího broušení	200 mm
Oběžný průměr nad ložem	O500 mm
Max. hmotnost obrobku	130 kg
Typ kotouče	1 pro vnitřní broušení 1 pro vnější broušení
Sklíčidlo	200 mm
Otáčky vřetene	20-1000 ot/min - plynulá regulace
Max. pojezd osy X - pracovní hlava	500 mm
Úhel naklonění	15°
Min. dělení	0.001 mm
Rychloposuv v ose X	10 m/min.
Min. dělení v ose X	0,001 mm
Velikost kotouče - vnější broušení	205 x 25 mm
Otáčky kotouče - vnější broušení	3100 ot/min
Max. pojezd osy Z - kotouč vnějšího broušení	600 mm
Rychloposuv v ose X	10 m/min.
Min. dělení v ose X	0,001 mm
Velikost kotouče - vnitřní broušení	Dle potřeb zákazníka
Otáčky kotouče - vnitřní broušení	Dle potřeb zákazníka
Max. pojezd osy Y - kotouč vnitřního broušení	600 mm
Rychloposuv v ose Y	10 m/min.
Min. dělení v ose Y	0,001 mm
Servomotory X/Y/Z	1,8/3,5/1,8 kW
Motor kotouče vnějšího broušení	2,2 kW (opce 1,5 kW)
Motor kotouče vnitřního broušení	1,5 kW
Motor čerpadla chladící kapaliny	0,18 kW
Motor čerpadla mazacího agregátu	0,18 kW
Motor čerpadla hydraulického agregátu	0,75 kW
Zástavba stroje (DxŠxV)	2950 x 3171 x 2274 mm
Čistá váha	5100 kg
Hrubá hmotnost	5500 kg
