Produkční ložové frézky s univerzální frézovací hlavou KMB/POINT

Hlavní částí stroje ( lože, stojan, příčné sáně a stůl ) jsou masivní litinové odlitky. Což je typický znak všech strojů tohoto korejského výrobce. Všechny vodící plochy se vyznačují velkou šířkou zaručují stabilní a přesný pohyb.Vodící plochy lože jsou u všech modelů broušeny a hluboce kaleny. Série U6 a U7 má navíc kaleny i vodící plochy ve svislé ose. Ke zlepšení třecích vlastností a prodloužení životnosti jsou proti plochy oblepeny plastickou hmotou.

Ve standardním provedením jsou stroje vybaveny přesnými kuličkovými šrouby s 2x předepnutou matkou. K zajištěn plynulé regulace rychlosti posuvu je stroj vybaven AC servomotorem. Požadovanou hodnotu posuvu lze jednoduše nastavit z ovladacího panelu. Kuličkové šrouby a vodící ploch jsou dostatečně mazány rozvodem c automatického centrálního mazacího agregátu.

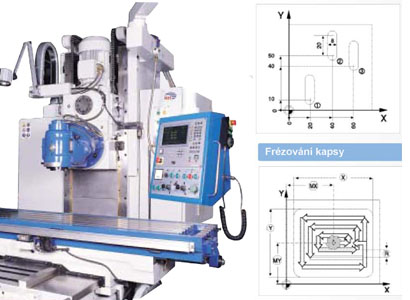

Série POINT je ve standardním provedením osazena pravoúhlým řídícím systémem HEIDENHAIN TNC124, pravítky HEIDENHAIN a ručním el. kolečkem HR310

S tímto řízením nemusíte pro jednoduché manuální obrábění psát hned NC program. Pomocí tlačítek pro pohyb os můžete spustit plynulý pohyb stroje, nebo pomocí ručního kolečka po malých přírůstcích. Anebo jednoduše zadáte cílovou polohu a stiskem tlačítka spustíte pohyb příslušné osy.

TNC 124 bere v úvahu délku a rádius až 99 různých nástrojů. K dispozici jsou také standardní cykly pro vrtání na roztečné kružnici, řady otvorů, nebo frézování pravoúhlých kapes. Pro složitější úlohy nebo pro sériovou výrobu můžete v TNC 124 vytvořit NC program. To je možné buď zadáním polohy z klávesnice, nebo uložením aktuální polohy přímo do programu (teach-in režim).

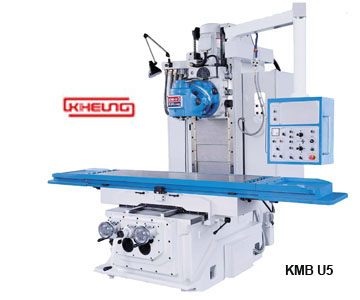

Přehled sortimentu ložových frézek KMB/POINT:

Typ	U3	U5	U6	U7	U9
Pracovní stůl (DxŠ)	1700x470 mm	2000x530 mm	2200x550 mm	2700x750 mm 3300x750 mm 3900x750 mm	2700x950 mm 3300x950 mm 3900x950 mm
Max. zatížení stolu	1500 kg	2000 kg	3000 kg	4000 kg	5000 kg
Podélný pojezd	1200 mm	1400 mm	1600 mm	2000 mm 2600 mm 3200 mm	2000 mm 2600 mm 3200 mm
Příčný pojezd	600 mm	600 mm	710 mm	1000 mm	1050 mm
Vzdálenost stůl – špička ver. vřetene	40-590 mm	40-690 mm	50-750 mm	50-850 mm	-20 až 900 mm
Vzdálenost stůl – špička hor. vřetene	50-600 mm	50-700 mm	60-760 mm	130-930 mm	-10 až 910 mm
Kužel ve vřetenu (7/24)	NT 50	NT 50	NT 50	NT 50	NT 50
Otáčky vřetena ( 50 Hz)	40-1720 ot/min	40-1720 ot/min	40-1600 ot/min	15-1080 ot/min	40-1600 ot/min
Hmotnost stroje	6000 kg	7000 kg	8000 kg	15/16/17 tun	17/20/22 tun
Více informací

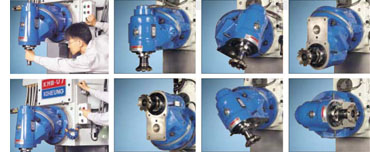

Frézky jsou již ve standardu osazeny universální otočnou a sklopnou frézovací hlavou, která umožňuje obrábění pod různými úhly. Pro snadnou výměnu nástroje je zde hydraulické upínání, které je řízeno tlačítkem poblíž hlavy nebo nožním pedálem, které se používá při upínání těžkých nástrojů. Převodové stupně (12- 18) jsou řazeny ručně pomocí 3 páček na vřeteníku. Samotné vřeteno je brzděno elektromagnetickou brzdou.
