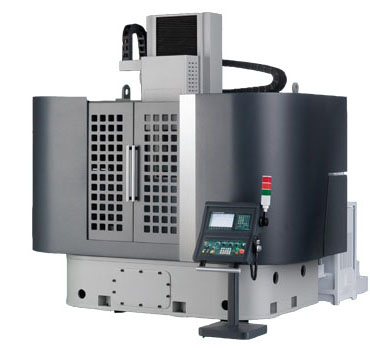

    CNC Vertikální rotační bruska V30


    Mottem firmy PROTH je plně dosáhnout na potřeby zákazníků, vytvářet nové a inovativní konstrukce, které skrze moderní technologie tyto potřeby nejen uspokojí, ale přinesou konečnému uživateli hmatatelné ekonomické a výrobní benefity.

    Vertikální rotační bruska V30 je důkazem výše zmiňovaného motta. Nabízí nejen vysokou efektivitu a spolehlivost, ale také vynikající přesnost při broušení.

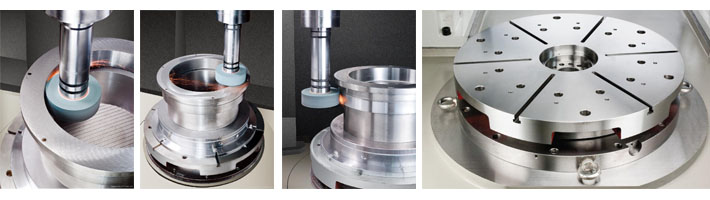

    Standardně je vybavena automatickou výměnou nástrojů (ATC, typ deštník), řídídícím systémem FANUC 0iTD a vnitřně chlazenými šrouby. Je to nejlepší volba pro přesné broušení vnitřních a vnějších válcových ploch, čelních ploch, vaček, stěn vodních plášťů, těles turbín atd. Průměr pracovního stolu V30 je k dispozici od 800 mm do 1000 mm.

    PROTH rotační vertikální bruska V30 je vhodná pro obrobky vyžadující vysokou výslednou přesnost.




    Technické parametry:

    Typ CNC Vertikální rotační bruska V30
    Rozsah broušení - vnitřní průměr
    100 - 800 mm
    Rozsah broušení - vnější průměr
    1000 mm
    Průměr stolu
    800 mm
    Otáčky pracovního stolu
    10-160 ot. / min
    Max hmotnost obrobku
    1000 kg
    Vzdálenost vřeteno stůl
    700 mm
    Výkon vřetenového motoru
    11 (15) kW
    Otáčky vřetena
    1500 -7000 ot. / min
    Kužel vřetena
    HSK 100
    Průměr kotouče
    100 - 250
    Pojezd v ose X
    1500 mm
    Pojezd v ose Z
    700 mm
    Pracovní posuv X
    0-10.000 mm / min
    Pracovní posuv Z
    0-8.000 mm / min
    Rozlišení v ose X/Z
    0,0001 mm
    Řídící systém
    Fanuc 0i-TD
    Nádoba chladící kapaliny
    360 l
    Zásobník nástrojů
    6 nástrojů
    Automatická výměna nástrojů
    typ deštník


    Videa k nahlédnutí:

    Profil společnosti PROTH Industry
    Představení CNC vertikální brusky V30 na veletrhu TIMTOS
    E-brožura CNC vertikální brusky V30 (PDF)
