Precizní brusky na plocho
kluzné vodící plochy typu V-V ,vysoká přesnost a spolehlivost
Výrobcem těchto brusek je celosvětově uznávána společnost PROTH industrial Co. Ltd, která se specializuje pouze na výrobu precizních rovinných brusek. Toto společnost byla založena v roce 1980, v současnosti se její sortiment skládá s produkce malých a středních rovinných brusek, velkých dvou-stojanových brusek, rotačních a CNC brusek na plocho.
V průběhu své existence se firma PROTH dočkala velkého uznání na domácím i zahraničním trhu a to zejména díky vysoké kvalitě svých strojů a poskytovaným službám. Tyto úspěchy lze jednoznačně přiřknout důrazu na kontrolu kvality během celého výrobního procesu. Brusky z dílny PROTH zcela překračují požadavky kvality na japonském nebo evropském trhu.
Filozofie společnosti PROTH vychází z neustalého výzkumu a vývoje vysoce přesných rovinných brusek a celkového zdokolení, které by mělo vést k naprosté spokojesti konečného uživatele.
Simple the best – Síla jednoduchosti – Nejjednodušší konstrukce zásadně přispívá k dosáhnutí excelentních výsledků během broušení

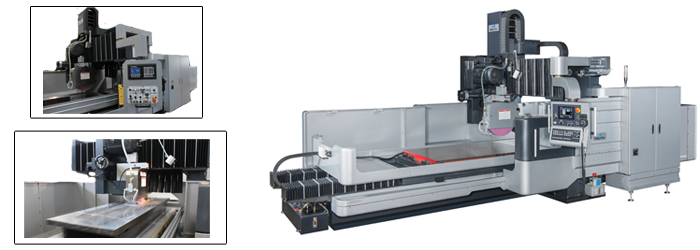

Dvou-stojanové rovinné brusky série PSGP
s automatickým cyklem broušení AD1
| Model |
1215AHR |
1220AHR |
1225AHR |
1230AHR |
1240AHR |
1250AHR |
1260AHR |
| Max.pojezd (příčný x podélný) (mm) |
1400 x 1650 |
1400 x 2150 |
1400 x 2650 |
1400 x 3150 |
1400 x 4150 |
1400 x 5150 |
1400 x 6150 |
| Vzdálenost kotouč - pracovní stůl |
0-750 mm |
| Výška osy vřetena od stolu |
1100 mm |
| Pracovní plocha stolu |
1200x1500 |
1200x2000 |
1200x2500 |
1200x3000 |
1200x4000 |
1200x5000 |
1200x6000 |
| Posuv hyd. stolu (60Hz) |
2-25 (1-25) m/min |
| Vzdálenost mezi stojany |
1400 mm |
| Krokový příčný posuv |
0,1 - 35 mm/ posuv |
| Plynulý příčný posuv |
3000 mm/min |
| 1 otáčka příčného ručního kola |
5 mm |
10 mm |
| 1 dílek příčného ručního kola |
0,02 mm |
0,05 mm |
| Svislý rychloposuv 50Hz (opce) |
250 mm/min |
| 1 otáčka vertikálního ručního kola |
MPG - ruční elektronické kolečko |
| 1 dílek vertikálního ručního kola |
MPG - ruční elektronické kolečko |
| Rozměr kotouče (V.P x Š x I.P)-standard |
510x100x203 mm |
| Otáčky vřetene 50/60Hz |
1150 ot/min |
| Výkon motoru horizontální hlavy |
11 (15, 18,5 ) kW |
| Výkon motoru vertikální hlavy |
7,5 kW |
| Hydraulický motor |
7,5 kW |
13 kW |
15 kW |
20,5 kW |
| Čistá váha |
14000 |
14500 |
18500 |
23000 |
37500 |
41000 |
45500 |
| Hrubá hmotnost stroje |
17000 |
18000 |
22500 |
27500 |
41000 |
46000 |
51500 |
| Model |
1522AHR |
1530AHR |
1540AHR |
1550AHR |
1560AHR |
| Max.pojezd (příčný x podélný) (mm) |
1900 x 2350 |
1900 x 3150 |
1900 x 4150 |
1900 x 5150 |
1900 x 6150 |
| Vzdálenost kotouč - pracovní stůl |
100-800 (350-1000) mm |
| Výška osy vřetena od stolu |
1100 (1350) mm |
| Pracovní plocha stolu |
1500x2200 |
1500x3000 |
1500x4000 |
1500x5000 |
1500x6000 |
| Posuv hyd. stolu (60Hz) |
2-25 (1-25) m/min |
| Vzdálenost mezi stojany |
2000 mm |
| Krokový příčný posuv |
0,1 - 35 mm/ posuv |
| Plynulý příčný posuv |
3000 mm/min |
| 1 otáčka příčného ručního kola |
10 mm |
| 1 dílek příčného ručního kola |
0,05 mm |
| Svislý rychloposuv 50Hz (opce) |
250 mm/min |
| 1 otáčka vertikálního ručního kola |
MPG - ruční elektronické kolečko |
| 1 dílek vertikálního ručního kola |
MPG - ruční elektronické kolečko |
| Rozměr kotouče (V.P x Š x I.P)-standard |
510x100x203 mm |
| Otáčky vřetene 50/60Hz |
1150 ot/min |
| Výkon motoru horizontální hlavy |
11 (15, 18,5 ) kW |
| Výkon motoru vertikální hlavy |
7,5 kW |
| Hydraulický motor |
13 kW |
15 kW |
20,5 kW |
22,5 kW |
| Čistá váha |
34000 |
39000 |
45000 |
50000 |
56000 |
| Hrubá hmotnost stroje |
37000 |
43000 |
49500 |
55000 |
62000 |
