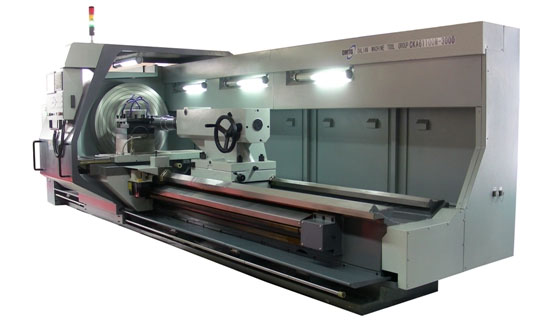

Těžký CNC soustruh CKE 611100M a 61125M

Multifunkční soustruhy CKE 61100M a 61125M jsou numericky řízené soustruhy, které jsou určeny pro hrubovací a dokončovací práce velkých hřídelových i přírubových součástí, dále pro řezání závitů, vyvrtávání, soustružení kuželů i různých tvarových rotačních ploch. Stroj má vodorovné lože tuhé konstrukce, vodící plochy o šířce 755 mm lože jsou kalené a broušené, protiplochy na podélných saních jsou obloženy kluznou hmotou Turcite B z důvodu odstranění trhavých pohybů při malých posuvech.

Soustruh lze vybavit řídícím systémem Fanuc nebo Siemens.Soustruh je ve standardní výbavě konstruován s vřetenovým pohonem Fanuc (Siemens) 22/26 kW, který umožňuje polohovat (tipovat) vřeteno do určité polohy. Efektivita práce je zvýšena pokrokovým převodovým mechanismem umožňující automatickou změnu rychlostního stupně bez zastavení pracovních operací. Dle přání zákazníka může být stroj vybaven 4 nebo 8 polohovou el. řízenou nožovou hlavou.

Technické parametry:

Typ	CKE 61100M	CKE 61125M
Max. točný průměr nad ložem	1000 mm	1250 mm
Max. točný průměr nad suportem	630 mm	880 mm
Max. délka obrobku (mm)	1500, 2000, 3000, 4000, 5000,6000,8000
Max délka obrábění (mm)	1400, 1900, 2900, 3900, 4900,5900,7900
Výška osy vřetena	500 mm	625 mm
Šířka vodících ploch	755 mm
Výkon motoru vřetene (vřetenový pohon)	22/26 kW
Max. kroutící moment	6750 Nm
Max. hmotnost obrobku ( bez podpěry koně)	1500 kg
Max. hmotnost obroku upnutého mezi hroty ( s podpěrou koně)	6000 kg
Vrtání vřetena	130 mm
Kužel vřetena	čelo ?140 mm 1:20
Zakončení špičky vřetena	A2-15
Otáčky vřetene počet stupňů/rozsah	3 stupně/ 5-500 ot./min
Průměr pinoly koně	200 mm
Vysuv pinoly koně	300 mm
Kužel pinoly koně	M6
Max pojezd v ose X ( příčný posuv)	520 mm
Max pojezd v ose Z ( podélný posuv)	1500 - 8000 mm
Pracovní posuv	0,1-1000 mm/min
Rychloposuv v ose X/Z	6000/8000 mm/min
Přesnost polohování v ose X	0,03 mm
Přesnost polohování v ose Z	0,06 mm
Přesnost polohování při opakovaném najetí v ose X ( na celou délku šroubu)	0,012 mm
Přesnost polohování při opakovaném najetí v ose Z ( na celou délku šroubu)	0,025 mm
Pracovní přesnost opracovaného obrobku	IT6-IT7
Opakovaná přesnost 4-polohové el. nožové hlavy	0,005 mm
Čas výměny nožové hlavy	4s
Max. kapacita nože	40x40 mm
Váha stroje	13500 -20000kg	14500 -21000kg
